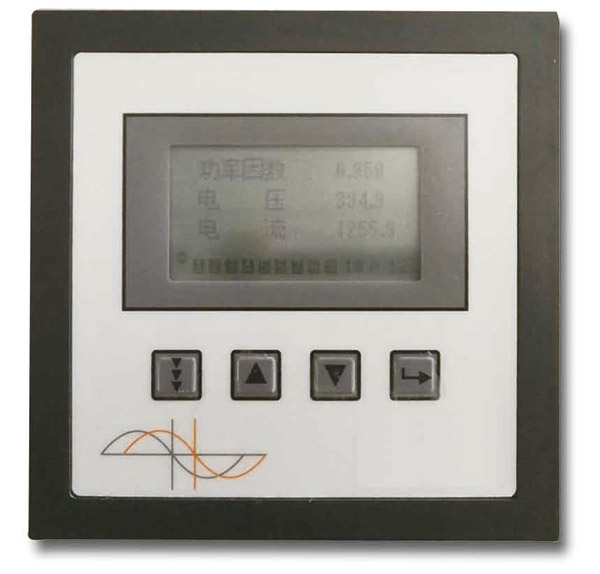

產品簡介
JKWF系列混合型動態無功控制器是引進國外技術，集實時監測電網各項參數、諧波保護、無功補償以及保護示警等功能于一體的新型無功補償 設備。該系列可用于三相不均衡負載補償系統中，解決因三相無功不均衡引起的功率因數低下。
JKWF系列適用于交流0.4KV, 50Hz低壓配電系統的監測及無功補償控 制。安裝符合DI閃標準。整機性能符合JB/丁 9663-1999標準?？垢蓴_ 性能符合 GB/ T 15153.1 — 19980。
適用環境
空氣溫度:不高于55°C ,不低于25°C
大氣條件：空氣溫度在20°C時，濕度不超過90%
海拔高度：＜ 2000m
環境條件：周圍介質無爆炸危險,無足以損壞絕緣及腐 蝕金屬的氣體，無導電塵埃。

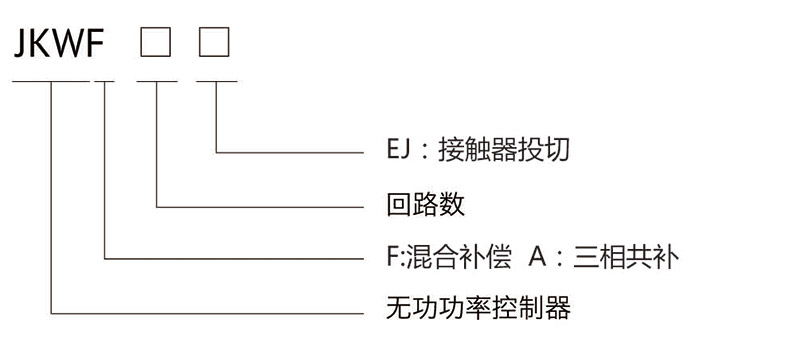

型號說明
主要技術參數
基本參數
工作電源：AC220V ± 10%
電源頻率：50Hz
取樣電壓：AC220V 士 10%（取A, B, C三相）
取樣電流：0 - 5A（取A, B, C三相）
輸出接點：12,16 路，DC 12V x 60mA 18 路，DC12V x 40mA
本機功耗：＜ 15W
顯示數據
三相電壓、電流、功率因數、有功功率、無功功率、頻率，三相電流、電壓諧波總畸變率
三相3-13次電壓、電流畸形變率。
保護功能
?電網電壓過壓、欠壓、諧波畸變率超限時逐回路切除電容器，并且報警
?自檢復歸功能，保證每次通電后輸出回路處于斷開狀態
?取樣電流小于0.25A ,自動閉鎖
?斷電數據保護，斷電后所有數據永久保留控制參數
控制參數
?取樣物理量為無功功率，運行時無投切振蕩、無補償呆區
? Y型、△型、Y+ △型組合補償方式
?自動投切、手動投切
安裝尺寸及接線原理圖
1-18結至可控硅電子開關-12V（此為控制端）

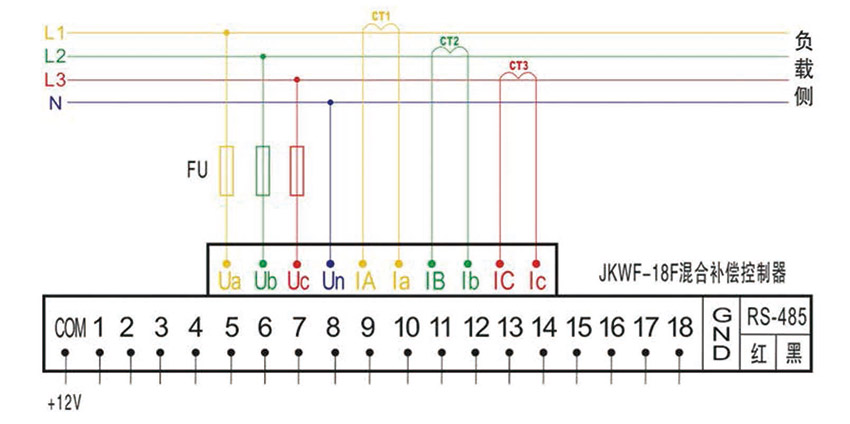

JKWF-18F混合補償控制器接線原理圖

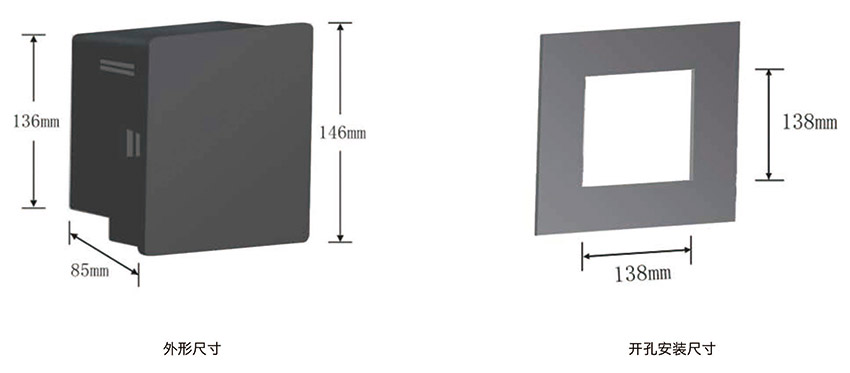

外形/開孔尺寸
